IDRAULICA · PRESSIONE · CONTROLLO

Pompe a Pistoni: Alta Pressione, Assiali, Radiali e a Cilindrata Variabile

Le pompe a pistoni idrauliche sono impiegate quando servono pressioni elevate, efficienza e controllo della portata. La scelta dipende da architettura assiale o radiale, cilindrata, circuito, pressione, velocità, fluido e sistema di regolazione. Le pompe a pistoni per acqua sono invece una famiglia applicativa distinta dalle pompe oleodinamiche per olio.

✓ Pistoni assiali ✓ Pistoni radiali ✓ Cilindrata variabile

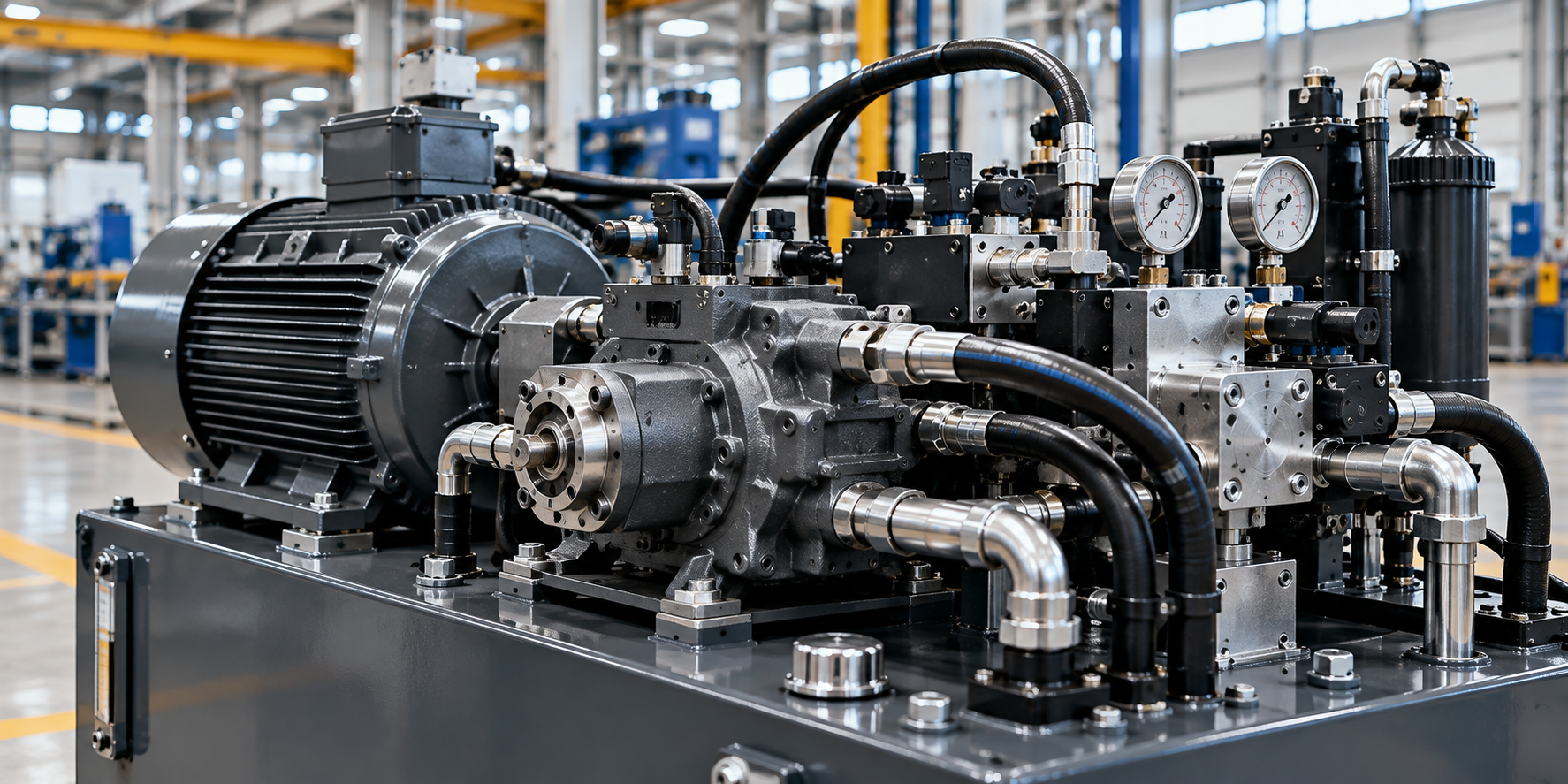

Pompa a pistoni installata su centralina idraulica industriale
Generazione di potenza idraulica ad alta pressione
IN BREVE

Pompe a pistoni ad alta pressione: cosa sapere prima della scelta

In una pompa volumetrica a pistoni, l'albero trascina il gruppo rotante. I pistoni alternano aspirazione e mandata; nelle versioni assiali la corsa dipende dalla geometria del piattello inclinato o dell'asse inclinato. Nelle versioni variabili la cilindrata può cambiare durante il funzionamento per adattare portata, pressione o potenza alla richiesta del circuito. I criteri principali da verificare sono: Assiali: Pistoni paralleli all’asse, con piattello inclinato o configurazioni dedicate.; Radiali: Pistoni disposti radialmente, adatti anche a pressioni molto elevate e basse portate.; Variabili: La cilindrata può essere regolata per adattare portata, pressione e potenza alla macchina.; Circuito: La configurazione va scelta distinguendo circuito aperto, chiuso e requisiti di controllo..

Assiali

Pistoni paralleli all’asse, con piattello inclinato o configurazioni dedicate.

Radiali

Pistoni disposti radialmente, adatti anche a pressioni molto elevate e basse portate.

Variabili

La cilindrata può essere regolata per adattare portata, pressione e potenza alla macchina.

Circuito

La configurazione va scelta distinguendo circuito aperto, chiuso e requisiti di controllo.

COS’È UNA POMPA A PISTONI?

Una macchina volumetrica per trasformare energia meccanica in portata idraulica.

Il moto dei pistoni modifica ciclicamente il volume delle camere di pompaggio: il fluido viene aspirato e poi inviato al circuito. È una soluzione tipica quando servono pressione, rendimento e controllo superiori a molte pompe volumetriche più semplici.

COME FUNZIONANO

Come funziona una pompa a pistoni idraulica

In una pompa volumetrica a pistoni, l'albero trascina il gruppo rotante. I pistoni alternano aspirazione e mandata; nelle versioni assiali la corsa dipende dalla geometria del piattello inclinato o dell'asse inclinato. Nelle versioni variabili la cilindrata può cambiare durante il funzionamento per adattare portata, pressione o potenza alla richiesta del circuito.

01

Aspirazione

L'aumento del volume della camera richiama il fluido dalla linea di aspirazione. Viscosità, velocità e perdite di carico influenzano il margine contro la cavitazione.

02

Corsa utile

La cinematica del gruppo pistoni trasforma la rotazione dell'albero in moto alternativo. La cilindrata geometrica determina il volume spostato per giro.

03

Mandata e controllo

Il fluido viene inviato al circuito. Compensatori, load sensing, limitatori di potenza o controlli elettro-idraulici possono modulare la cilindrata.

TIPOLOGIE PRINCIPALI

Assiali, radiali, fisse o variabili: famiglie diverse per circuiti e prestazioni differenti.

Le denominazioni descrivono aspetti diversi: disposizione dei pistoni, geometria di azionamento, cilindrata e architettura del circuito. Per questo una pompa può essere, ad esempio, assiale a piattello inclinato, a cilindrata variabile e destinata a circuito aperto.

Pistoni assiali

Pistoni disposti parallelamente all'asse. È una delle famiglie più diffuse nell'idraulica industriale e mobile ad alta densità di potenza.

Famiglia costruttiva

Pistoni radiali

I pistoni lavorano radialmente rispetto all'albero. Sono utilizzati quando prevalgono alta pressione, robustezza e portate relativamente contenute.

Alta pressione

Piattello inclinato

Nelle pompe assiali swashplate l'inclinazione del piattello determina la corsa dei pistoni; nelle versioni variabili può essere modificata dal sistema di controllo.

Swashplate

Asse inclinato

Le configurazioni bent-axis impiegano un gruppo cilindri inclinato rispetto all'albero. Sono presenti sia versioni a cilindrata fissa sia soluzioni variabili.

Bent-axis

Cilindrata variabile

Permette di modificare il volume spostato per giro. È utile per adeguare la portata al carico e implementare compensazione di pressione, potenza o load sensing.

Regolazione

Cilindrata fissa

La geometria di pompaggio resta costante e la portata varia principalmente con la velocità di rotazione. Può semplificare sistemi con richiesta relativamente stabile.

Portata ∝ giri

Circuito aperto

La pompa aspira dal serbatoio e invia la portata agli utilizzatori; il ritorno rientra al serbatoio. È comune su centrali e molte macchine industriali e mobili.

Open circuit

Circuito chiuso

La portata principale circola tra pompa e attuatore/motore idraulico. È tipica delle trasmissioni idrostatiche e richiede gestione di carica, raffreddamento e controllo.

Closed circuit
TECNOLOGIE E FLUIDI

Pompe a pistoni per acqua e pompe a pistoni idrauliche: quali differenze?

La ricerca pompe a pistoni per acqua identifica spesso pompe volumetriche alternative per lavaggio, pressurizzazione, prove di tenuta o impianti di processo. Non vanno confuse con le pompe a pistoni idrauliche assiali o radiali, progettate principalmente per alimentare circuiti oleodinamici con fluidi compatibili. Le due famiglie possono lavorare ad alta pressione, ma hanno costruzione, materiali, tenute e campi di utilizzo differenti.

Pompe a pistoni per acqua

Soluzioni a pistoni alternativi o a stantuffo per acqua e fluidi di processo compatibili. Pressione, portata, materiali e qualità del fluido determinano la configurazione.

Pompe a tre pistoni e triplex

Le pompe a pistoni triplex impiegano tre elementi pompanti per erogare portata ad alta pressione con pulsazioni da gestire in funzione dell'impianto. Sono diffuse in applicazioni di lavaggio e processo.

Pompe a pistoni oleodinamiche

Le versioni assiali e radiali trasferiscono energia al fluido idraulico. La scelta considera cilindrata fissa o variabile, circuito aperto o chiuso e regolazione della portata.

Gruppo pompantePistoni e cinematica trasformano la rotazione in portata.
Pressione e portataVanno lette insieme al regime, al ciclo e al rendimento.
RegolazioneFissa o variabile secondo architettura e controllo richiesto.
Sistema completoAspirazione, filtrazione e interfacce condizionano l'affidabilità.
APPLICAZIONI

Dove vengono utilizzate le pompe a pistoni.

Presse e macchine di produzione

Pressatura, stampaggio, serraggio e cicli macchina che richiedono pressione elevata e regolazione controllata.

Macchine mobili

Movimento terra, agricoltura, sollevamento e veicoli speciali con richieste dinamiche e alta densità di potenza.

Centraline oleodinamiche

Gruppi di potenza per impianti industriali, banchi prova e sistemi custom con controllo di pressione, portata o potenza.

Navale e offshore

Azionamenti e servizi idraulici dove continuità, robustezza, manutenzione e condizioni ambientali diventano criteri decisivi.

Trasmissioni idrostatiche

Pompa e motore in circuito chiuso per trasmettere potenza con controllo continuo di velocità e direzione.

Impianti ad alta pressione

Sistemi in cui servono elevate pressioni di esercizio, portate definite e affidabilità su cicli ripetitivi o continui.

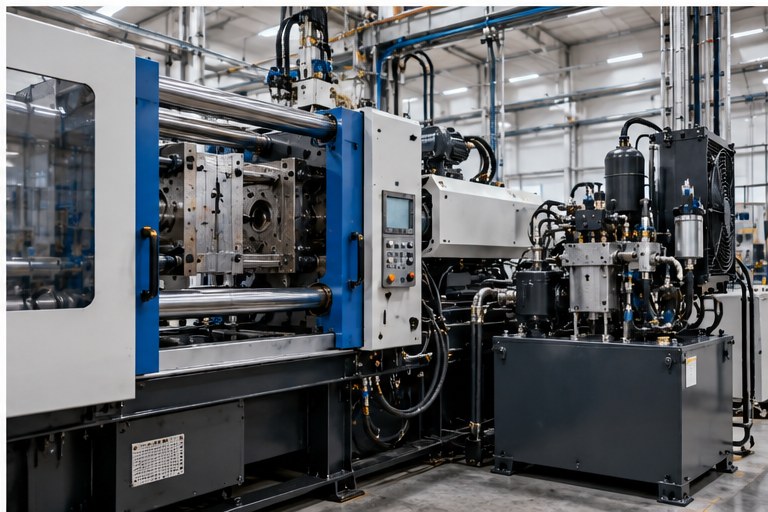

Impianto industriale con pressa e centralina oleodinamica alimentata da pompa a pistoni
INDUSTRIA E MACCHINE DI PRODUZIONE
SETTORI UTILIZZATORI

Industria, mobile, energia e impianti speciali.

Il settore identifica il contesto, ma la scelta nasce dal profilo di carico, dal ciclo, dall'ambiente e dall'architettura del circuito.

  • Meccanica e macchine utensili — serraggio, movimentazione e azionamenti.
  • Plastica e stampaggio — presse, iniezione e circuiti ad alta pressione.
  • Costruzioni e agricoltura — macchine mobili, trasmissioni e servizi idraulici.
  • Siderurgia e automotive — linee, banchi prova e automazione pesante.
  • Navale, energia e sollevamento — continuità, robustezza e controllo.
COME SCEGLIERE

Partire dal circuito e dal profilo di lavoro, non dal solo valore di pressione.

Pressione

Distinguere continua, intermittente e picchi: la vita utile dipende dal profilo reale.

Portata e cilindrata

Definire l/min, cm³/giro, regime disponibile e campo di regolazione.

Circuito

Stabilire aperto o chiuso e necessità di reversibilità, carica, flushing o albero passante.

Controllo

Fissa, compensazione di pressione, load sensing, limitazione di potenza o elettro-idraulica.

Fluido e aspirazione

Viscosità, temperatura, filtrazione e perdite in aspirazione influenzano rendimento e cavitazione.

Interfacce

Flangia, albero, porte, rotazione, drenaggio e ingombri devono essere compatibili.

DIMENSIONAMENTO E PRESTAZIONI

Cilindrata, giri, pressione, coppia e rendimento devono essere letti insieme.

La portata teorica cresce con cilindrata e velocità di rotazione; quella reale dipende dall'efficienza volumetrica. Potenza idraulica, coppia all'albero e perdite devono essere verificate sul punto di lavoro.

Cilindratacm³/giro e campo di regolazione.
PressioneContinua, intermittente e picco.
VelocitàRegime nominale e condizioni di aspirazione.
RendimentoVolumetrico e meccanico-idraulico.

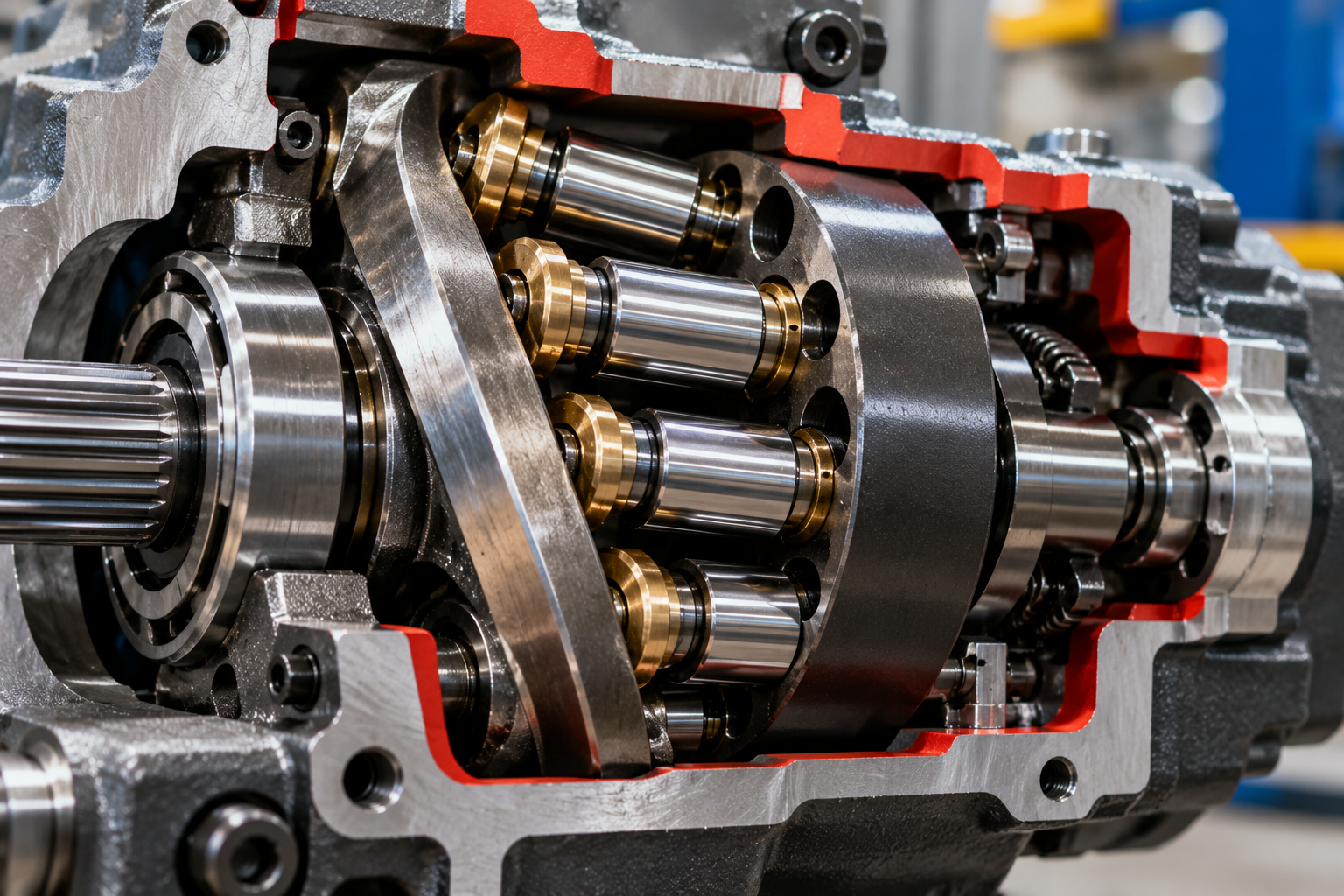

Sezione interna di pompa a pistoni assiali con pistoni e piattello inclinato
GRUPPO ROTANTE, PISTONI E PIATTELLO
CONFRONTO TRA SOLUZIONI

Quale famiglia può essere coerente con l'esigenza?

La tabella orienta la ricerca, ma non sostituisce curve e dati del costruttore.

Assiale variabile

Regolazione ampia

Adatta quando il circuito richiede controllo di portata, pressione, potenza o load sensing.

Assiale fissa / bent-axis

Compattezza e velocità

Soluzione da valutare per azionamenti, PTO e applicazioni mobili secondo serie e regime.

Radiale

Pressioni molto elevate

Famiglia particolarmente interessante per alte pressioni, banchi prova e sistemi speciali.

Architettura circuito

Aperto o chiuso

Può cambiare completamente la scelta anche a parità di pressione e portata richieste.

CriterioAssiale variabileAssiale fissa / bent-axisRadiale
Regolazione portataMolto ampia secondo controlloPrincipalmente tramite velocitàDipende dalla famiglia
Pressioni elevateSì, secondo serieSì, secondo serieParticolarmente adatta
Applicazioni tipicheIndustriale, mobile, load sensingMobile, PTO, azionamentiAlta pressione, banchi e sistemi speciali

Fluido, regime, aspirazione e interfacce possono modificare la scelta anche quando i valori nominali sembrano equivalenti.

INSTALLAZIONE E MESSA IN SERVIZIO

Una pompa corretta può lavorare male se aspirazione, drenaggio o allineamento sono sbagliati.

01

Aspirazione

Limitare perdite di carico e rispettare viscosità e condizioni di avviamento.

02

Drenaggio carcassa

Verificare case drain, contropressione ammessa e riempimento della carcassa.

03

Allineamento

Controllare accoppiamento, flangia, albero, rotazione e carichi esterni.

04

Avviamento

Riempire, spurgare e verificare filtrazione e regolatori prima del ciclo completo.

MANUTENZIONE E DIAGNOSTICA

Rumore, temperatura, contaminazione e drenaggio raccontano cosa sta succedendo nel circuito.

Cavitazione e aerazione

Rumore, vibrazioni e instabilità possono indicare aspirazione critica, viscosità errata o ingresso d'aria.

Temperatura

Olio troppo caldo riduce viscosità e margini di lubrificazione; perdite e regolazioni inefficienti aumentano il calore.

Contaminazione

La pulizia del fluido protegge superfici di precisione, pistoni, piattelli, distributori e regolatori.

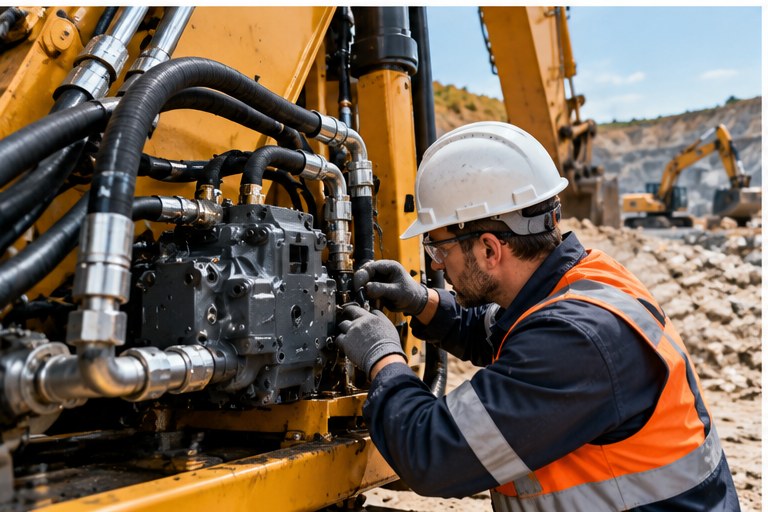

Tecnico durante la manutenzione del circuito idraulico di una macchina mobile
DIAGNOSTICA SU MACCHINA MOBILE
REGOLAZIONE E CONTROLLO

La pompa può diventare parte attiva del controllo energetico della macchina.

Regolatori e controlli consentono di adattare la generazione di portata alla richiesta reale, riducendo dissipazioni quando l'architettura della macchina lo permette.

Compensazione di pressione

Riduce la cilindrata quando viene raggiunto il livello impostato, secondo la logica del regolatore.

Load sensing

Adatta la pressione/portata alla richiesta degli utilizzatori mantenendo il margine previsto dal sistema.

Limitazione di potenza

Coordina cilindrata e pressione per rispettare la potenza disponibile all'albero.

Controllo elettro-idraulico

Consente comandi e strategie di macchina più evoluti, da verificare sulla serie e sull'elettronica adottata.

FLUIDI, MATERIALI E INTERFACCE

Compatibilità e installazione contano quanto la prestazione nominale.

Fluido, viscosità, filtrazione, tenute, temperatura, flange, alberi, rotazione e drenaggio devono essere verificati sulla documentazione della serie scelta.

Fluido idraulico

Tipo, classe di viscosità e compatibilità con materiali e tenute.

Filtrazione

Classe di pulizia e posizione dei filtri coerenti con la sensibilità dei componenti.

Interfacce

Flange, alberi, porte, rotazione e configurazione del drenaggio carcassa.

Temperatura

Range di esercizio, avviamento a freddo e raffreddamento del circuito.

SISTEMA OLEODINAMICO

La pompa lavora dentro un sistema: ogni componente modifica il comportamento complessivo.

Serbatoio e filtrazioneAlimentazione, degasaggio, pulizia e gestione termica.
Valvole e distributoriSicurezza, direzione, pressione e regolazione degli utilizzatori.
AttuatoriMotori e cilindri definiscono carico, dinamica e profilo di richiesta.
Controllo e sensoriPressione, temperatura, posizione e logiche elettroniche completano il sistema.
CERCHI UNA POMPA A PISTONI?

Ti aiutiamo a trovare aziende specializzate.

Indica pressione, portata, circuito, fluido e applicazione. Più dati tecnici inserisci, più semplice sarà inquadrare la soluzione.

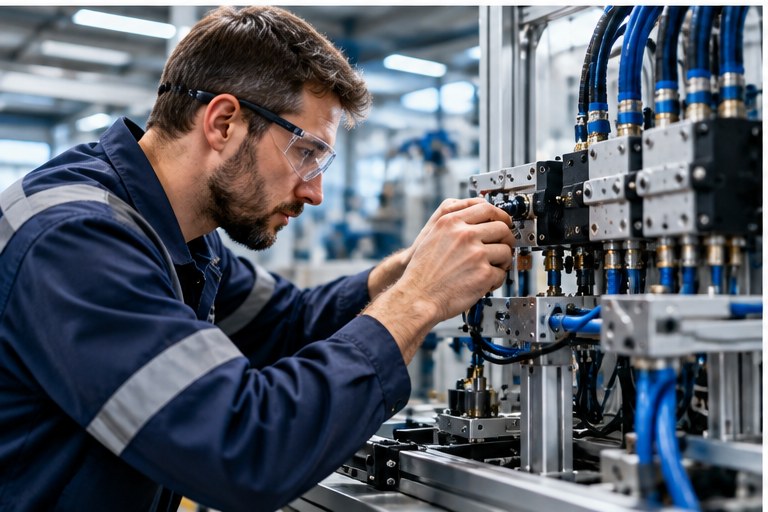

Tecnico durante valutazione di una centralina oleodinamica
DALL’APPLICAZIONE ALLA RICHIESTA
DATI PER IL PREVENTIVO

Le informazioni che accelerano una selezione corretta.

Indicare pressione continua e massima, portata, cilindrata desiderata, velocità di azionamento, circuito aperto o chiuso, fluido, temperatura, tipo di controllo, interfaccia albero/flangia, eventuale albero passante e applicazione.

ERRORI DA EVITARE

Non scegliere la pompa soltanto per bar e litri/minuto.

Trascurare aspirazione, drenaggio, viscosità, contaminazione, velocità massima, picchi di pressione, compatibilità del controllo o potenza disponibile può portare a rumorosità, surriscaldamento, usura precoce o prestazioni insufficienti.

PRODUTTORI E MARCHI

Riferimenti presenti nel mercato delle pompe a pistoni.

I cataloghi dei produttori mostrano famiglie diverse per idraulica industriale e mobile. Il marchio non sostituisce il dimensionamento: prima vengono circuito, prestazioni, controllo e interfacce.

Bosch RexrothGamma estesa di pompe assiali per circuito aperto e chiuso, incluse soluzioni a cilindrata variabile e controlli elettro-idraulici.
Parker HannifinPompe assiali e bent-axis per applicazioni industriali e mobili, con configurazioni fisse e variabili.
Danfoss / VickersFamiglie di pompe a pistoni per circuiti aperti e chiusi, applicazioni mobili e industriali e controlli di cilindrata.
HAWE HydraulikPompe a pistoni assiali variabili e pompe radiali per alte pressioni, oltre a soluzioni per gruppi e macchine mobili.
SEI UN OPERATORE DEL SETTORE?

Sei un produttore o rivenditore di pompe a pistoni?

Scopri come collaborare con noi per gestire richieste commerciali coerenti con famiglie di prodotto, applicazioni e aree servite.

Tecnico e responsabile commerciale durante valutazione di una pompa idraulica
COMPETENZA TECNICA E COMMERCIALE
DOMANDE FREQUENTI

FAQ sulle pompe a pistoni.

Qual è la differenza tra pompe a pistoni assiali e radiali?
Nelle pompe assiali i pistoni sono disposti parallelamente o inclinati rispetto all’asse di rotazione; nelle radiali sono disposti radialmente. Architettura, campo di pressione, velocità, ingombri e regolazione determinano la scelta.

Quando serve una pompa a cilindrata variabile?
Serve quando la portata deve adattarsi alla richiesta del circuito. I controlli possono gestire pressione, potenza, load sensing o comando elettro-idraulico, riducendo la portata quando l’utenza non la richiede.

Le pompe a pistoni possono lavorare in circuito chiuso?
Sì, se la serie è progettata per trasmissioni idrostatiche o circuiti chiusi. Vanno verificati pompa di carica, reintegro, filtrazione, raffreddamento, senso di rotazione e logica di controllo.

Quali dati servono per sostituire una pompa a pistoni?
Servono codice esistente, cilindrata, pressione, regime di rotazione, flangia, albero, disposizione delle porte, senso di rotazione e tipo di controllo. Anche fluido, temperatura e ciclo di lavoro sono importanti.

Che differenza c’è tra cilindrata fissa e variabile?
La cilindrata fissa sposta un volume geometrico sostanzialmente costante a ogni giro. La variabile modifica la cilindrata mediante il gruppo di regolazione, permettendo di adattare portata e assorbimento alle condizioni del circuito.

Come si determina la portata di una pompa a pistoni?
La portata teorica dipende da cilindrata per giro e velocità di rotazione. La portata reale è inferiore per effetto delle perdite volumetriche, che variano con pressione, viscosità, temperatura e usura.

Quali parametri determinano la pressione massima?
La pressione ammissibile dipende dal progetto della pompa, dai materiali, dai cuscinetti, dal gruppo rotante e dalle condizioni operative. Occorre distinguere pressione continua, intermittente e picchi ammessi dal costruttore.

Quanto conta la viscosità del fluido idraulico?
La viscosità influenza lubrificazione, rendimento, perdite e capacità di aspirazione. Deve rimanere nel campo indicato dal costruttore considerando soprattutto avviamento a freddo e temperatura di esercizio.

Perché la filtrazione è importante?
Le pompe a pistoni lavorano con giochi interni ridotti e sono sensibili alla contaminazione. Una classe di pulizia coerente con le indicazioni del costruttore aiuta a limitare usura, grippaggi e degrado dei controlli.

Che cos’è il load sensing?
Il load sensing è una strategia di regolazione che adegua pressione e portata alla richiesta dell’utenza mantenendo un margine di pressione definito. È tipica dei sistemi che devono ridurre perdite energetiche a carico variabile.

Quali segnali indicano cavitazione o problemi di aspirazione?
Rumore anomalo, vibrazioni, portata instabile e danneggiamento delle superfici possono indicare condizioni di aspirazione sfavorevoli. Vanno controllati livello, perdite di carico, viscosità, temperatura e linea di aspirazione.

Quale manutenzione richiede una pompa a pistoni?
La manutenzione dipende dall’applicazione e dalle indicazioni del costruttore. Sono fondamentali controllo del fluido e dei filtri, verifica di perdite e rumorosità, temperature, pressioni e andamento delle prestazioni nel tempo.

Le pompe a pistoni per acqua sono uguali a quelle idrauliche?
No. Le pompe per acqua e lavaggio possono essere a stantuffo o triplex, mentre le pompe oleodinamiche assiali e radiali sono progettate per circuiti idraulici. Materiali, tenute, fluido e dimensionamento sono differenti.

Quando scegliere una pompa a tre pistoni o triplex?
Quando un processo ad acqua o con fluido compatibile richiede una pompa alternativa ad alta pressione; la scelta dipende da portata, pressione, pulsazioni e servizio.

FONTI E RIFERIMENTI

Fonti tecniche e riferimenti

I contenuti tecnici sono stati verificati confrontando norme, documentazione tecnica di settore e materiale dei produttori. I dati specifici di una singola macchina non sono estesi automaticamente a tutta la categoria.

  • ISO 4406 — codifica del livello di contaminazione dei fluidi idraulici
  • ISO 4413 — regole generali e requisiti di sicurezza per sistemi oleoidraulici
  • Parker Hannifin / Bosch Rexroth — documentazione tecnica su pompe a pistoni assiali e a cilindrata variabile

Ultimo aggiornamento: ottobre 2026 · Contenuti tecnici a cura di Mediacom Srl.

PARTI DALL'APPLICAZIONE

Non sai ancora quale pompa a pistoni scegliere?

Indica pressione, portata, cilindrata, velocità, circuito, fluido, controllo e ciclo di lavoro richiesto.

Trova aziende specializzate
